金屬粉末注射成形（MIM）零件在汽車中的應用

2011-08-25 10:07:20 發布者：System

　　一、前言
發達國家和地區的金屬注射成形（MIM）產品及生產企業，北美企業數量并未顯著增加，成規模的主要有十多家，規模、品種和應用領域不斷擴大，形成以醫療器械、汽車、五金工具、運動器械、輕武器及航空的應用為特色。歐洲近期MIM廠家數量和應用領域不斷擴展，以汽車零部件MIM不銹鋼和高溫合金大零件和顯微注射極小零件的應用開發為特色，成規模的主要有德、法、英、瑞士及荷蘭的十多家企業，但在MIM用粉末方面以BASF和Osprey為代表的企業增長很快。以日本為首，包括新加坡、韓國、印度、泰國、中國大陸和臺灣的亞洲MIM行業，廠家數量增長*快。日本MIM，規模不斷擴大，汽車、醫療、機械和電子等市場領域的發展均衡，在Ti合金、FeSi軟磁合金及KOVAR電子封裝等新興材料領域的投入很大。見圖1.
國內MIM行業，不銹鋼、低合金鋼、碳基Fe、Ni等微細原料粉末甚至注射料依賴進口，材質相對單一，產品應用領域以消費電子產品、槍械和口腔醫療器械為主。除少數幾家歷史較長，逐漸成規模的企業外，裝備、質量控制水平等和發達國家相比尚有差距。但由于發展前景好，市場空間大，目前產品領域重疊較小，競爭尚不十分激烈，特別是珠三角和長三角地區，據不完全統計，包括打出MIM名義的MIM企業有60多家。
MIM和切削加工，粉末冶金及鑄造的特性的對比見表1

圖1　MIM零件在全球各地區的市場分布

表1　MIM和切削加工、粉末冶金及鑄造的特性對比

特性 Aspect	切削加工 Machining	粉末冶金 P/M	鑄造 Casting	MIM
重量 Weight(g)	1-10.000	5 - 2,500	1 - 1,000	0.01 - 250
公差(%) Tolerance(%)	< 0.1	0.1	0.5 - 1.0	0.4 - 0.6
密度(%理論密度) Density(% theoretical)	100	92	99	99
強度(%max) Strength(% max)	100	70	> 95	> 95
壁厚 Wall thickness(mm)	1 - 100	2 - 20	2 - 20	0.2 - 10
表面粗糙度Ra(μm) Surface-Ra(μm)	0.2 - 4	2 - 5	5	1

　　二、MIM零件在汽車中的應用

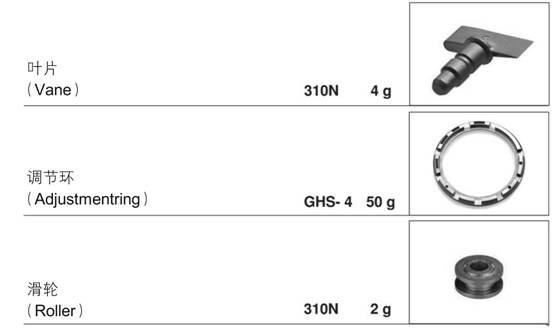

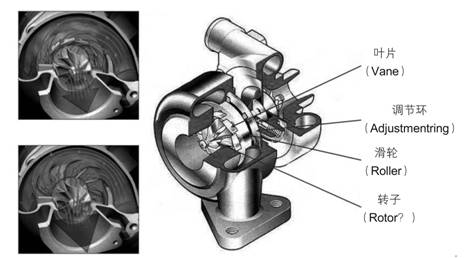

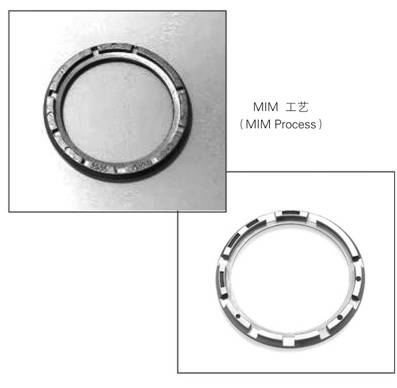

1. 在渦輪增壓器中的應用，見圖2與圖3，圖4表示用MIM工藝與傳統工藝生產調節環的對比
2. 在汽車齒輪箱中的應用，見圖5。

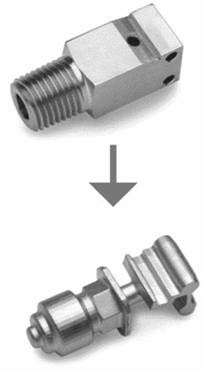

3. 在汽車車身內部的應用，見圖6。圖7表示利用傳統工藝與MIM工藝生產座椅傳感器的對比。
